ADDRES DECODER

Pada kali ini saya akan menjelaskan mengenai Addres Decoder. Addres Decoder adalah Pengawa sandi / pengurai sandi. Fungsi Addres Decoder adalah untuk meperbanyak jumlah pengalamatan yaitu piranti memori input output atau piranti lainnya, sehingga jumlahnya menjadi apa yang kita inginkan (~  ).

Dalam Bahasa sederhana Addres Decoder itu sebagai pak pos yang akan mengirimkan data sesuai alamat dalam hitungan mikrodetik.

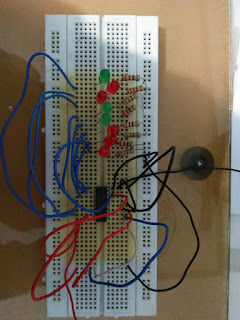

Rangkaian Address Decoder ( IC 74138 )

IC 74138 merupakan IC Decoder yang terdiri dari 6 input dan 8 output. IC ini dirancang untuk kecepatan timggi seperti memory decoder dan sistem transmisi data. Dalam IC ini memiliki 3 input pengaktif ( enable ) dan 3 input pemilih ( Selector ).

 IC 74138 mempunyai kaki yang terdiri dari :

Kaki 1,2,3  = Merupakan iput select (A0, A1, A2)

Kaki 4,5,6  = Merupakan input pengaktif (E1, E2, E3 )

Kaki 8        = Merupakan Grround

Kaki 7,8,9,10,11,12,13,14,15 =Merupakan output

Berdasarkan data hasil praktikum apabila input diberi logika 1 ( high ) dan logika 0 ( low ) dapat kita tarik hasil sesuai tabel dibawah ini :

E1	E2	E3	A	B	C	y0	y1	y2	y3	y4	y5	y6	y7
x	x	1	x	x	x	1	1	1	1	1	1	1	1
x	1	x	x	x	x	1	1	1	1	1	1	1	1
0	x	x	x	x	x	1	1	1	1	1	1	1	1
1	0	0	0	0	0	0	1	1	1	1	1	1	1
1	0	0	0	0	1	1	0	1	1	1	1	1	1
1	0	0	0	1	0	1	1	0	1	1	1	1	1
1	0	0	0	1	1	1	1	1	0	1	1	1	1
1	0	0	1	0	0	1	1	1	1	0	1	1	1
1	0	0	1	0	1	1	1	1	1	1	0	1	1
1	0	0	1	1	0	1	1	1	1	1	1	0	1
1	0	0	1	1	1	1	1	1	1	1	1	1	0

Sesuai hasil pengamatan bahwa lampu yang menyala  pa da output adala yang mempunyai logika 0, ini membuktikan bahawa pada addres decoder adalah memanfaatkan logika rendah / low ( 0 )

Demikian penjelasan dari saya, apabila dalam penjelasan yang salah atau membingungkan, saya mohon maaf. Tidak lupa saran dari saudara selalu ditunggu. Semoga artikel ini bermanfaat.  terimakasih............
